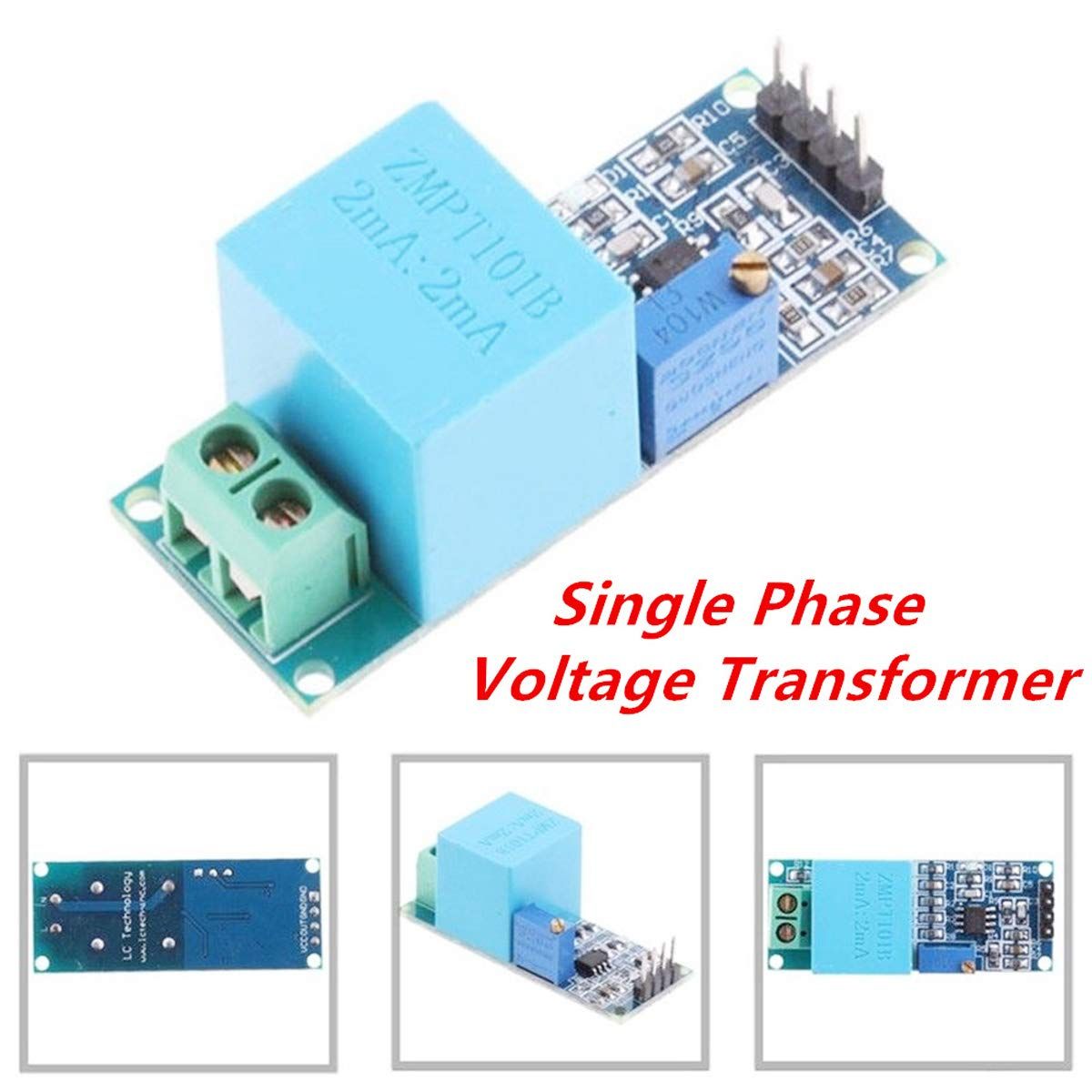

Youmile4個5-30VZMPT101B電圧変圧器モジュール、家庭用電化製品用デュポンライン付き単相アクティブ出力AC電圧センサーボード電源電圧
色: ZMPT101B
【アナログ電圧出力】：モジュールは250V以内のAC電圧を測定でき、対応するアナログ出力を調整できます。
【出力信号】：出力信号は正弦波で、波形の中央値（DC成分）は1 / 2VCCです。
【ZMPT101Bシリーズ付】：高精度変圧器ZMPT101Bシリーズと高精度オペアンプ電流を搭載した単相交流有効出力電圧相互インダクタンスモジュールで、交流電力信号取得内で250vまで容易
【オペアンプ回路】：高精度オンボードアンプ回路、正確なサンプリングや適切な補正などを行うための信号
【電圧トランス】：オンボードの精密マイクロ電圧トランス。供給電圧：5-30v
製品の説明

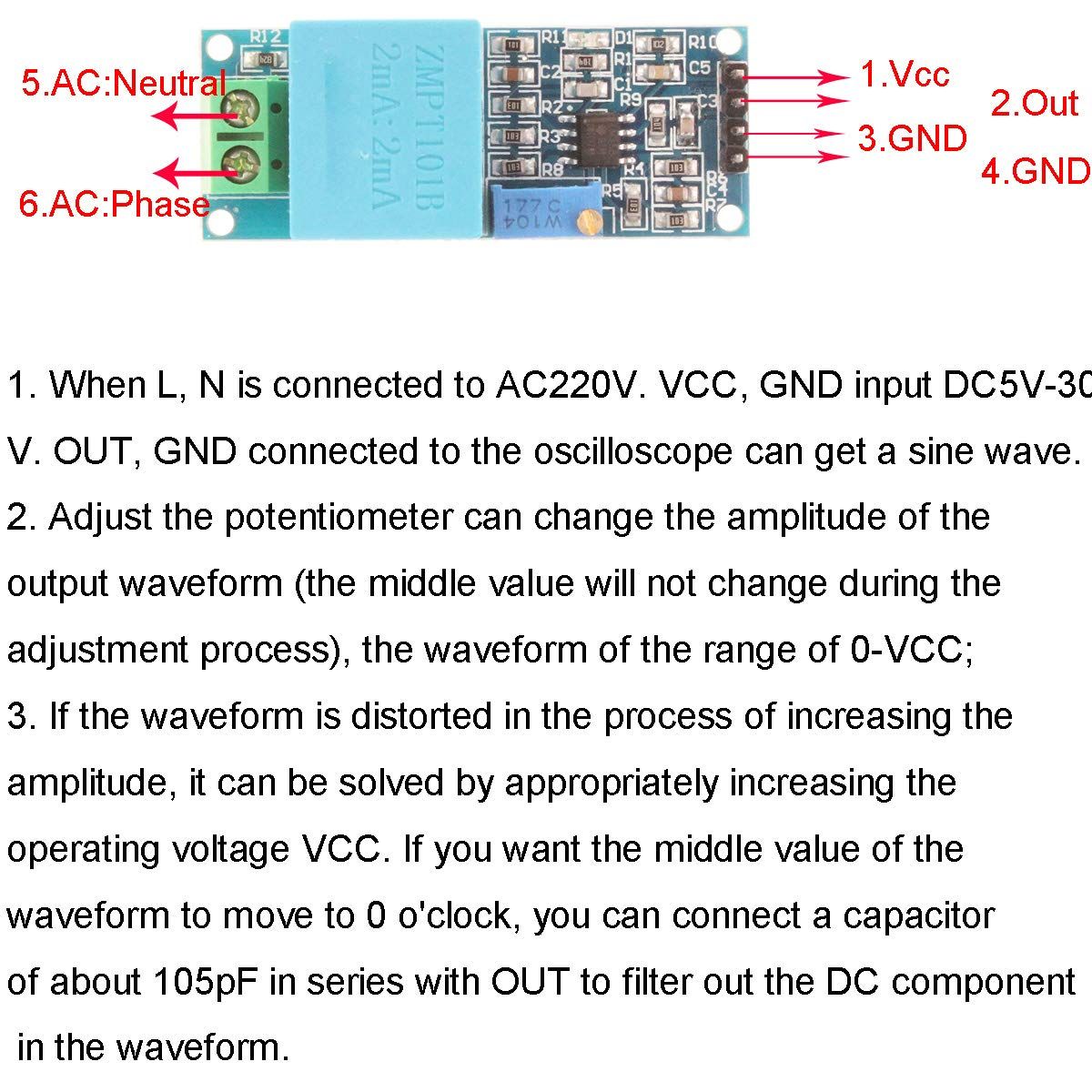

＆nbsp;手順：
1。 L、NがAC220Vに接続されている場合。 VCC、GND入力DC5V-30V。オシロスコープに接続されたOUT、GNDは正弦波を取得できます。
2。ポテンショメータを調整すると、出力波形の振幅（調整プロセス中に中央の値は変更されません）、0VCCの範囲の波形を変更できます。
3。振幅を大きくする過程で波形が歪む場合は、動作電圧VCCを適切に上げることで解決できます。波形の中央値を0時に移動させたい場合は、OUTと直列に約105pFのコンデンサを接続して、波形のDC成分を除去できます。

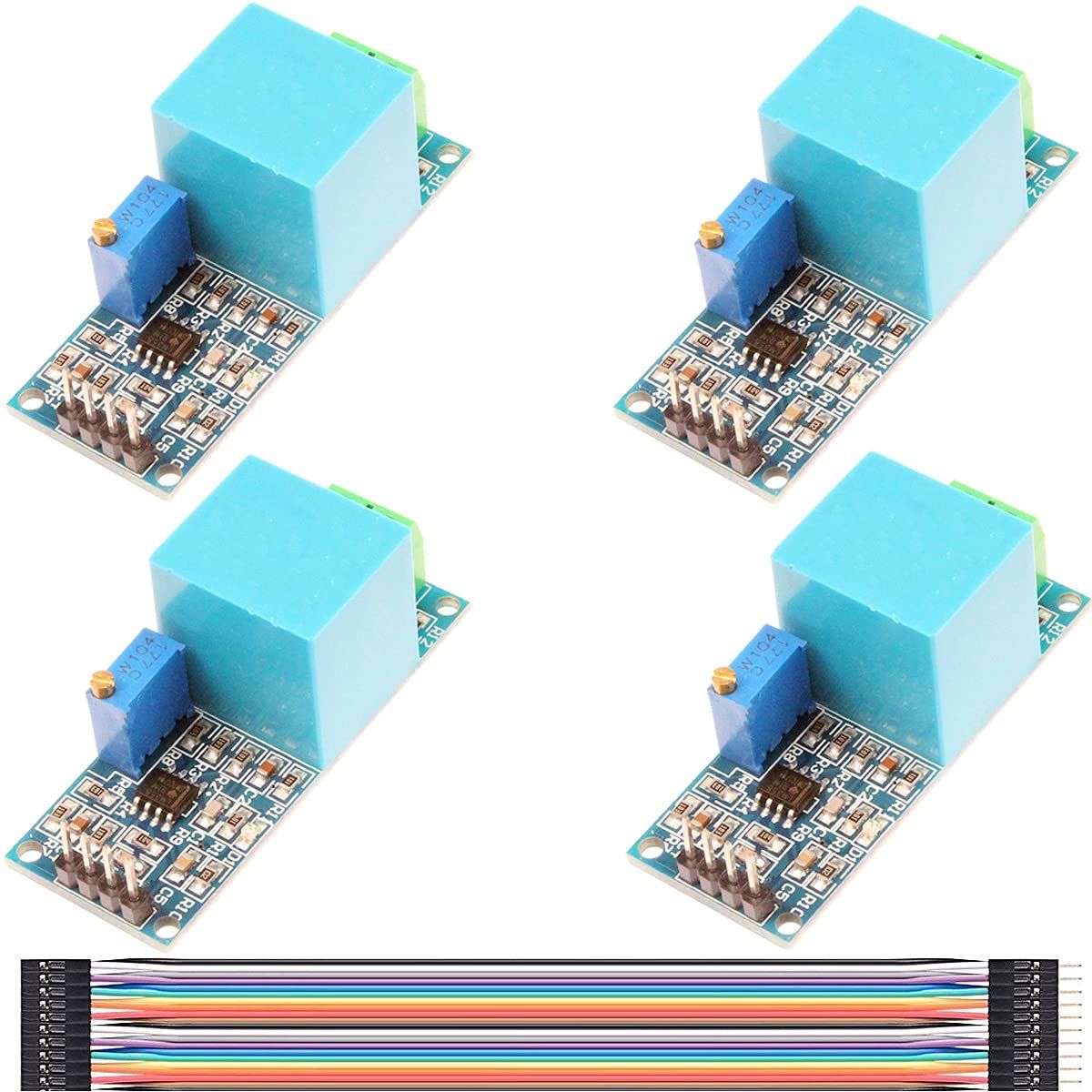

パッケージに含まれるもの：
4x電圧トランスモジュール
1xデュポンライン
