説明文を最後まで一読され、ご検討お願いいたします。

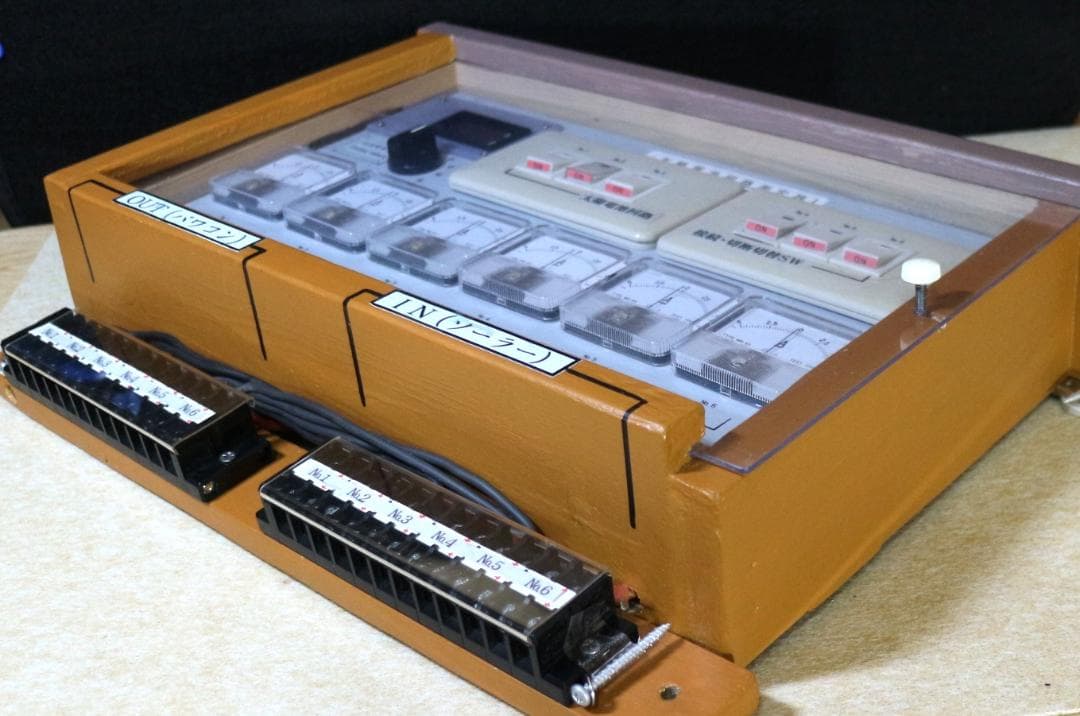

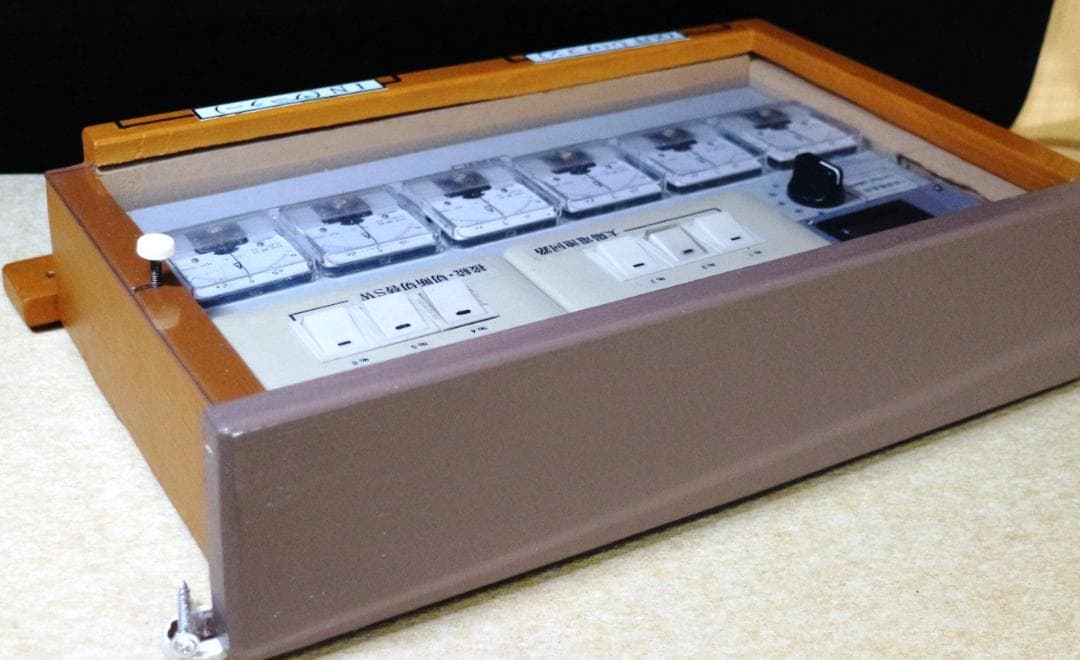

ソーラーシステムのストリング回路の発電状態を一目でわかるように制作したハンドメイド表示器です。
各回路(Max=6回路）の発電状態を目視にて簡単に把握でき、不良回路の発見に役立ちます。

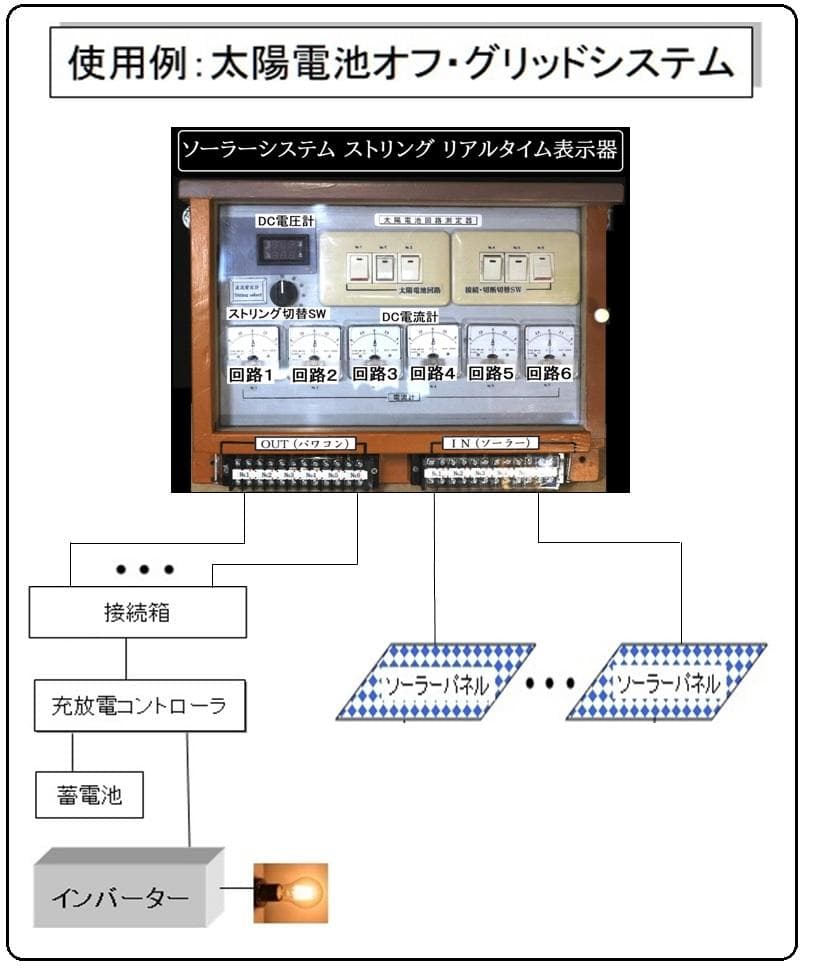

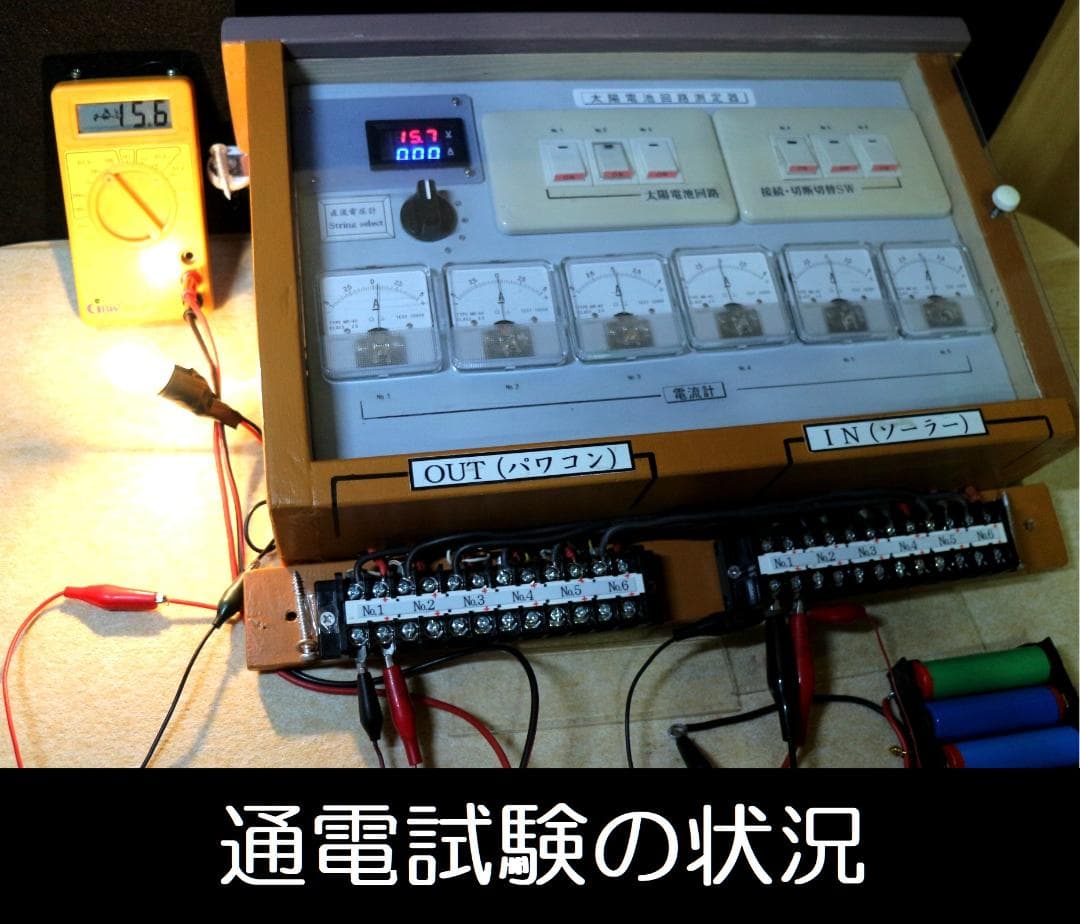

わが家では「オフグリッドソーラ12vシステム」および「系統連携システム」に取付け動作確認をしております。

小規模オフグリッド・太陽光発電システムを導入される方、されている方。如何ですか。

またパーツとしてもご利用できます。

DC電流計は特注品です。
ストリング計測用のDCアナログ電流計は中点を境に指針がプラス(＋)またはマイナス(-)の左右（充電⇄放電）に振れます。

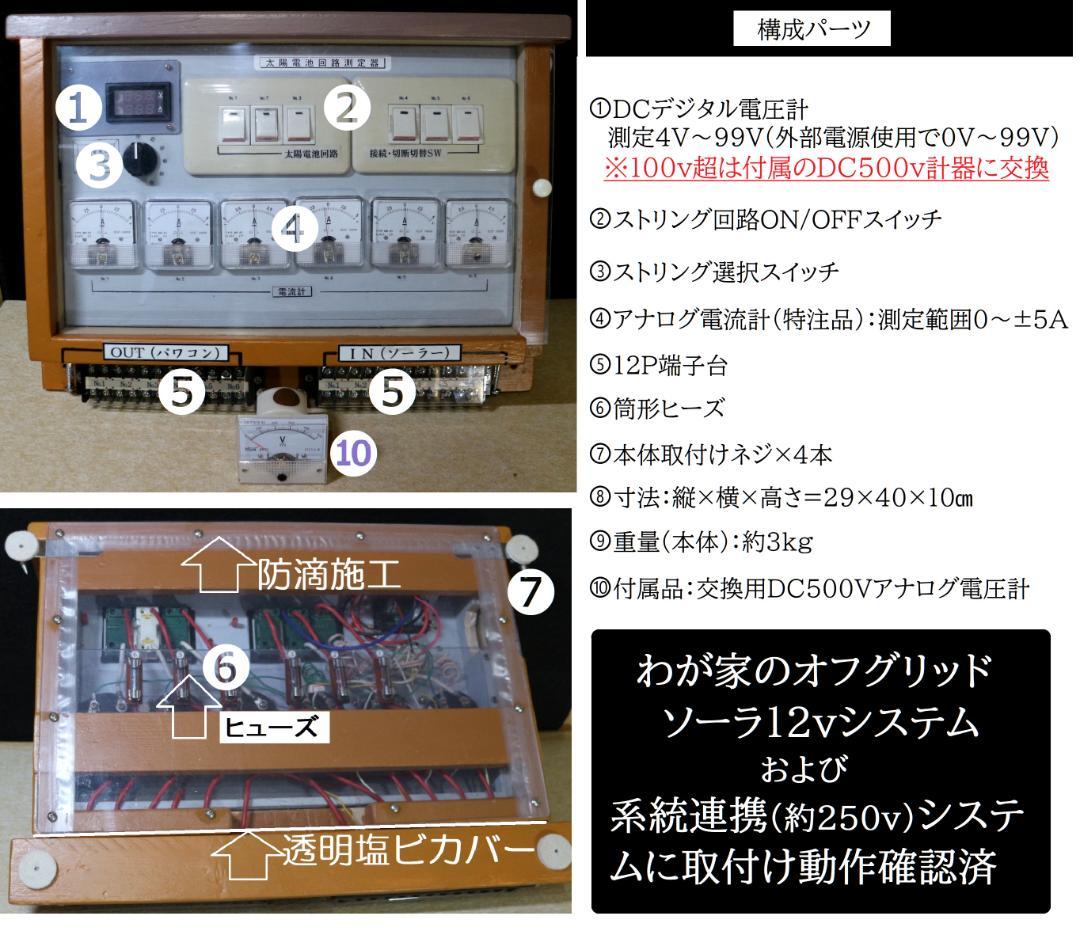

【構成パーツ・仕様】

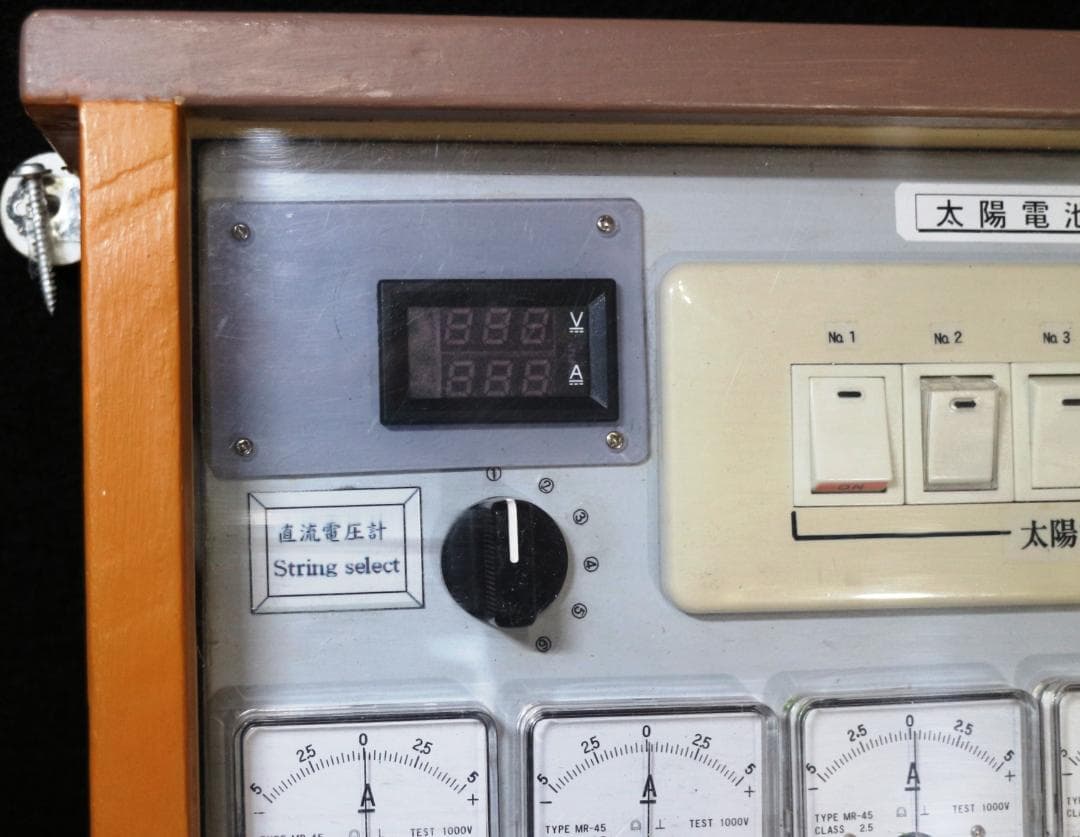

①DCデジタル電圧計(新品）×1個：測定範囲4V～99V　外部電源使用で0V～99V
　※100vを超える場合は、⑩の500v電圧計に交換が必要です。
②ストリング回路ON/OFFスイッチ×6個
③ストリング選択スイッチ×1個
④アナログ電流計（特注品）×6個：測定範囲0～±5A
⑤12P端子台(新品交換）×2個
⑥ヒーズ（10A）×6個：電線許容は15A(10A以下推奨）
⑦本体取付けネジ×4本

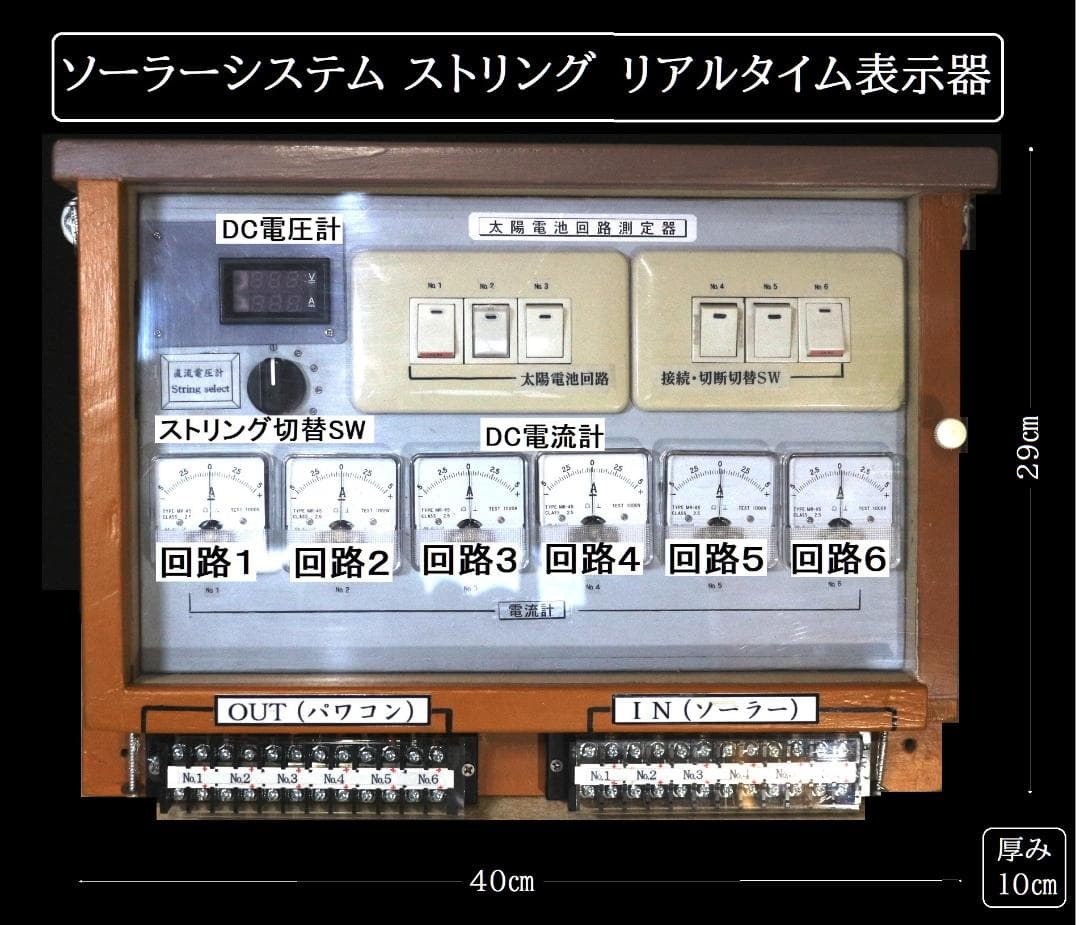

⑧寸法：縦×横×高さ=29×40×10㎝（でっぱり含む）
⑨重量(本体)：約3kg
⑩付属品：交換用DC500Vアナログ電圧計×1個

【特徴】
1. 本体は、壁面などに取付けることができます。

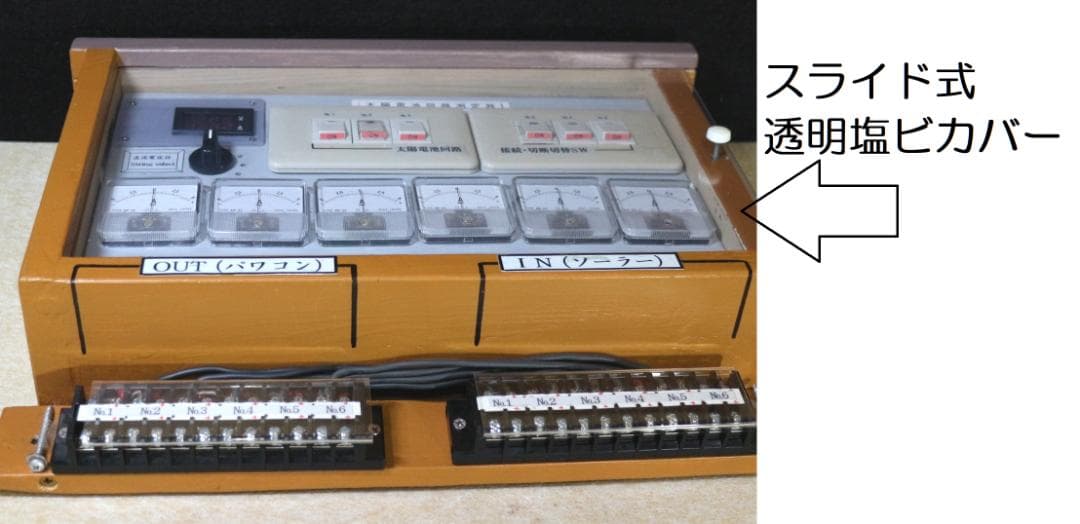

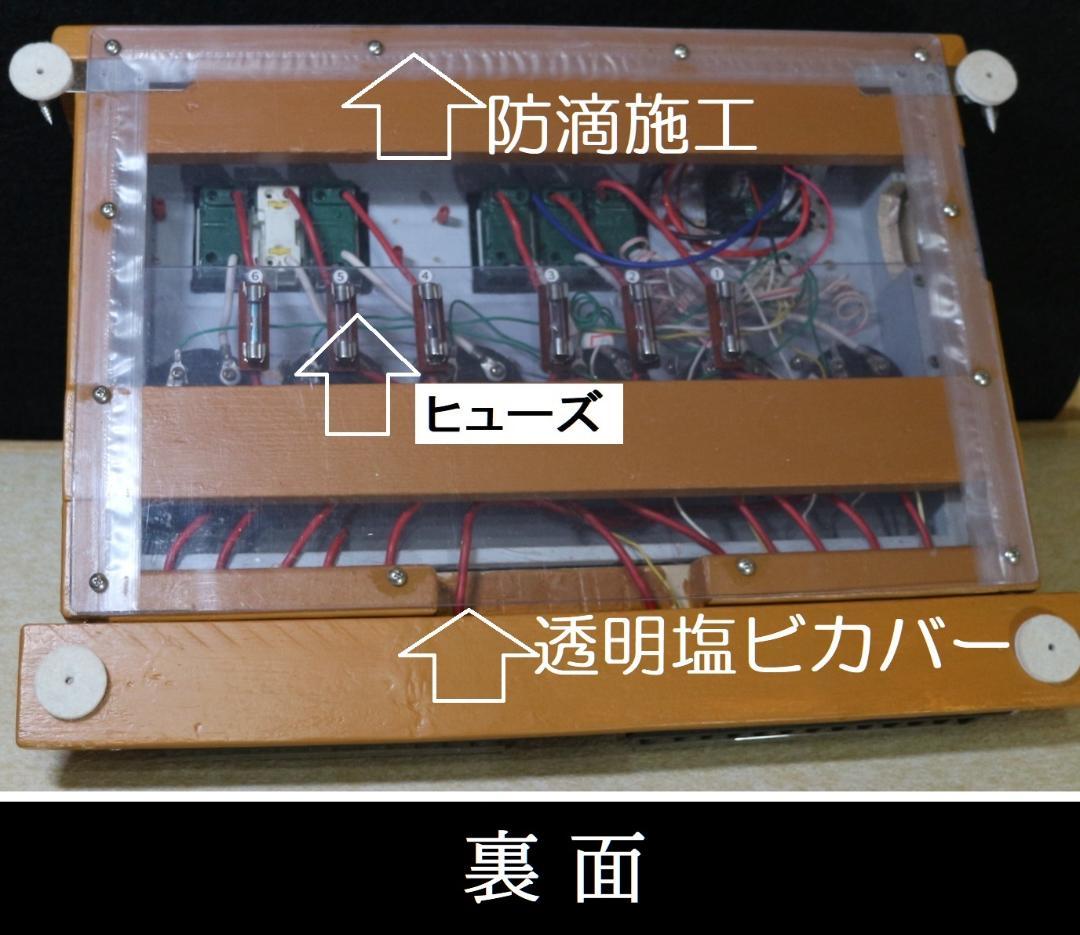

2. 裏面の塩ビカバーは防滴テープを施した防滴仕様です。（ただし、雨が直接あたる場所の取付けは避けてください）
3. 各ストリングにヒューズ(10A）を取り付け安全対策に配慮。（ヒューズ容量は必要に応じご自分で判断願います）

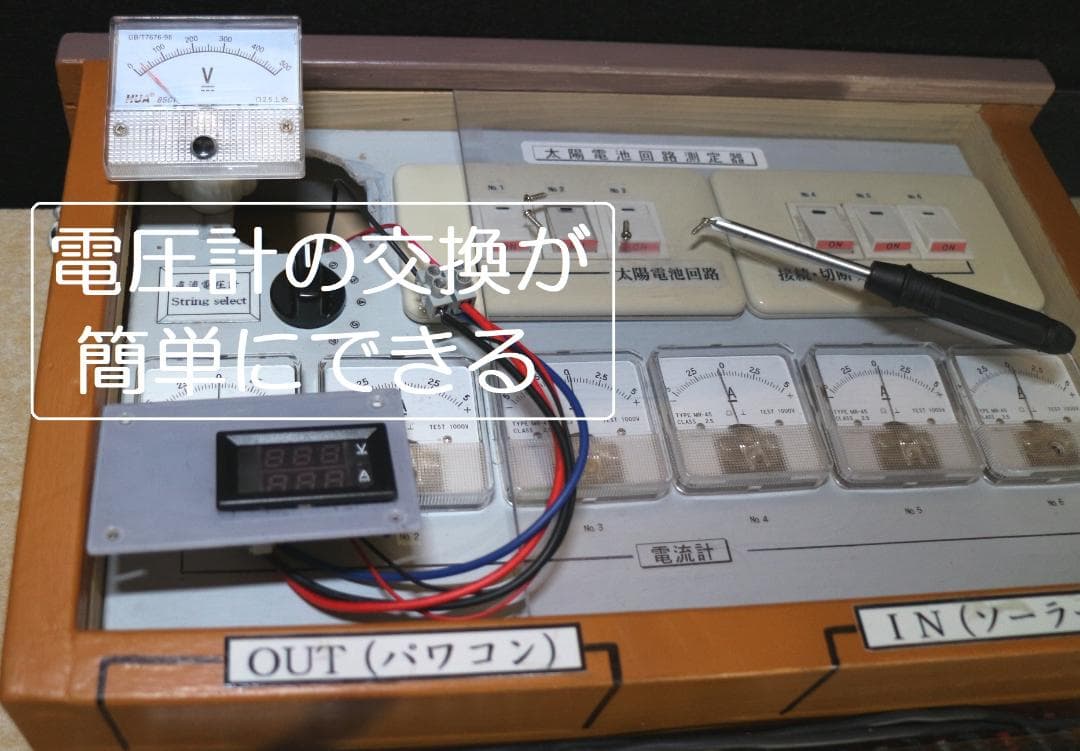

4. 付属のDCアナログ電圧計500vは必要に応じ容易に交換できます。

【注意】電気知識のある方を推奨します。
1. 40ボルト以上は感電の可能性がありますのでご注意下さい。
2. ②スイッチのアークに注意。直流は交流に比べ電圧変動がないため(電圧、電流がゼロになる点がない)常時一定電圧が加わり、小負荷でもOFF時にアーク発生し接点損傷を起こしやすい。

写真と説明文をご覧になりご理解のうえ、ご検討ください。
#ソーラーワンハンドメイド品
