安心のニチフ品質♪

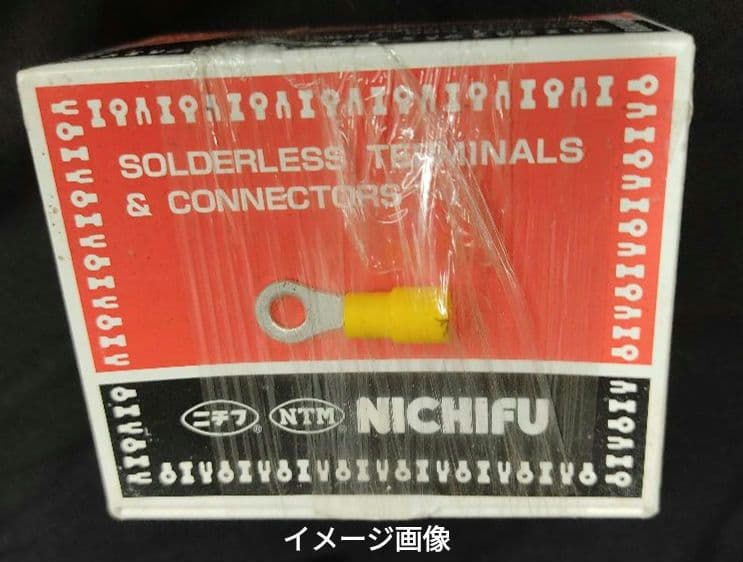

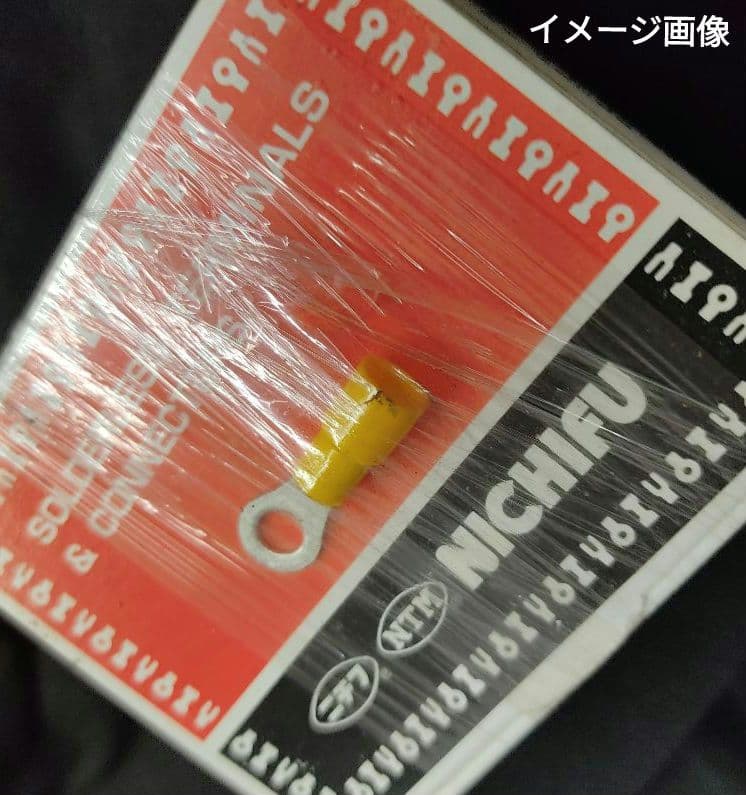

画像はイメージ画像です、箱入りですが送料を安く抑える為、箱から出して袋に入れての発送とさせていただきます（箱は開いて折りたたんで同封します）


新品未使用

メーカー　ニチフ

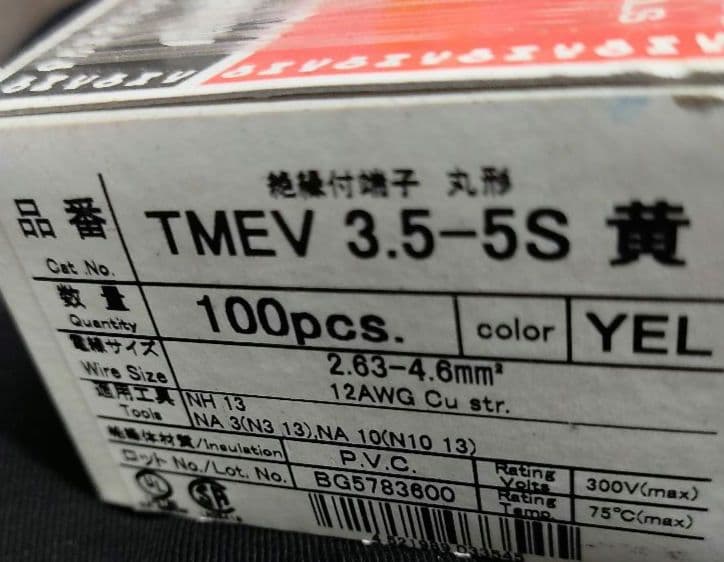

型番　TMEV3.5-5S-YEL

個数　1箱に100個入り


銅線用 環境配慮形 絶縁被覆付圧着端子 (R形)丸形

特長 TME形は絶縁被覆部内側に電線挿入ガイド(じょうご状)を設けました。

心線はよじらなくても被覆をストリップした状態で、ガイドに沿ってスムーズに筒部まで挿入できます。

さらに、TME形は絶縁体に端子止めの壁があるために、端子は一定位置に挿入されます。従って、心線位置は常に安定し確実な圧着が可能です。


色 黄

種類 絶縁付圧着端子 丸型


寸法d2(Φmm) 5.3
端子形状 丸形
絶縁体形状 TME形
UL規格取得 有
CSA規格取得 有
仕様 UL・CSA登録品
適合 (本体)NH13・NA10・NA3/(ヘッド)NH13・N10 13・N3 13
幅(mm) 9.6
全長(mm) 28
色 黄
種類 絶縁付圧着端子
寸法H(mm) 14
寸法F(mm) 9.2
寸法D(Φmm) 6.3
電線抱合範囲AWG(#) 12
材質(絶縁体) ポリ塩化ビニル
材質(端子) 無酸素銅(電気すずめっき)
電線抱合範囲(撚線)(mm2) 2.63～4.6
適応ねじ径 M5
