CH32V003 開発ボードを使用した、コンパクトな温度計の組立キットです。

■ 特徴
- ハンダ付けがほとんど不要です。組立・分解が容易で、すべての部品が再利用可能です
- マイコンはプログラムを書き込んだ状態でお送りします。組み立て後すぐに動かせます
- プログラムのソースコードを公開しています。自由に改良・改造を行っていただいて結構です。関連情報のリンクを参照してください

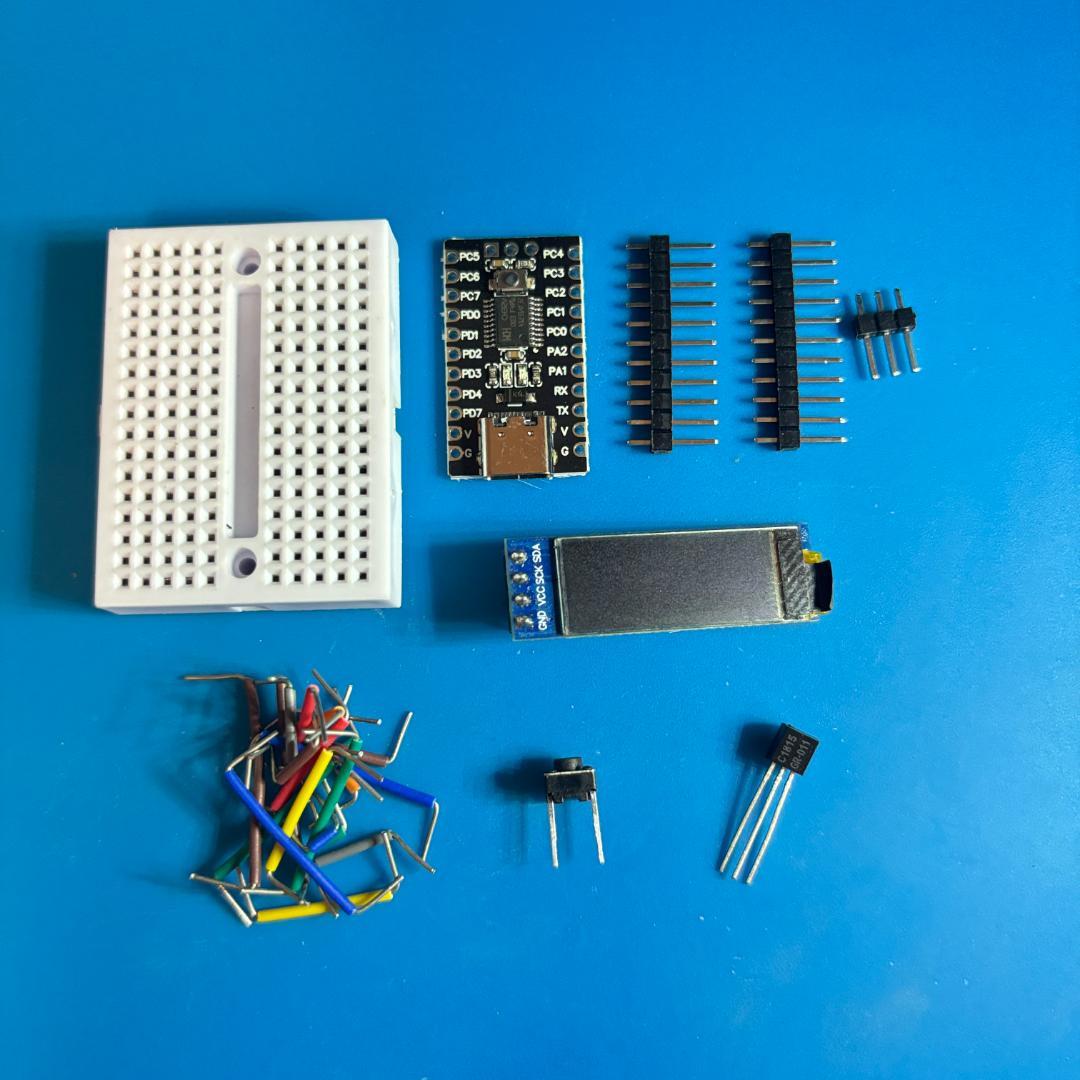

■ キット内容
- マイコン CH32V003 開発ボード 1個
- ピンヘッダ 11P 2個
- ピンヘッダ 3P 1個
- ミニブレッドボード 170H 1個
- ジャンパーワイヤ 10種x2本 1個
- タクトスイッチ 2P 6x6mm 1個
- OLED モジュール 0.91" 128x32 SSD1306 1個
- 温度センサー素子 DS18B20 1個

■ 組み立て
以下の部品に付属のピンヘッダをハンダ付けしてください。

- マイコン

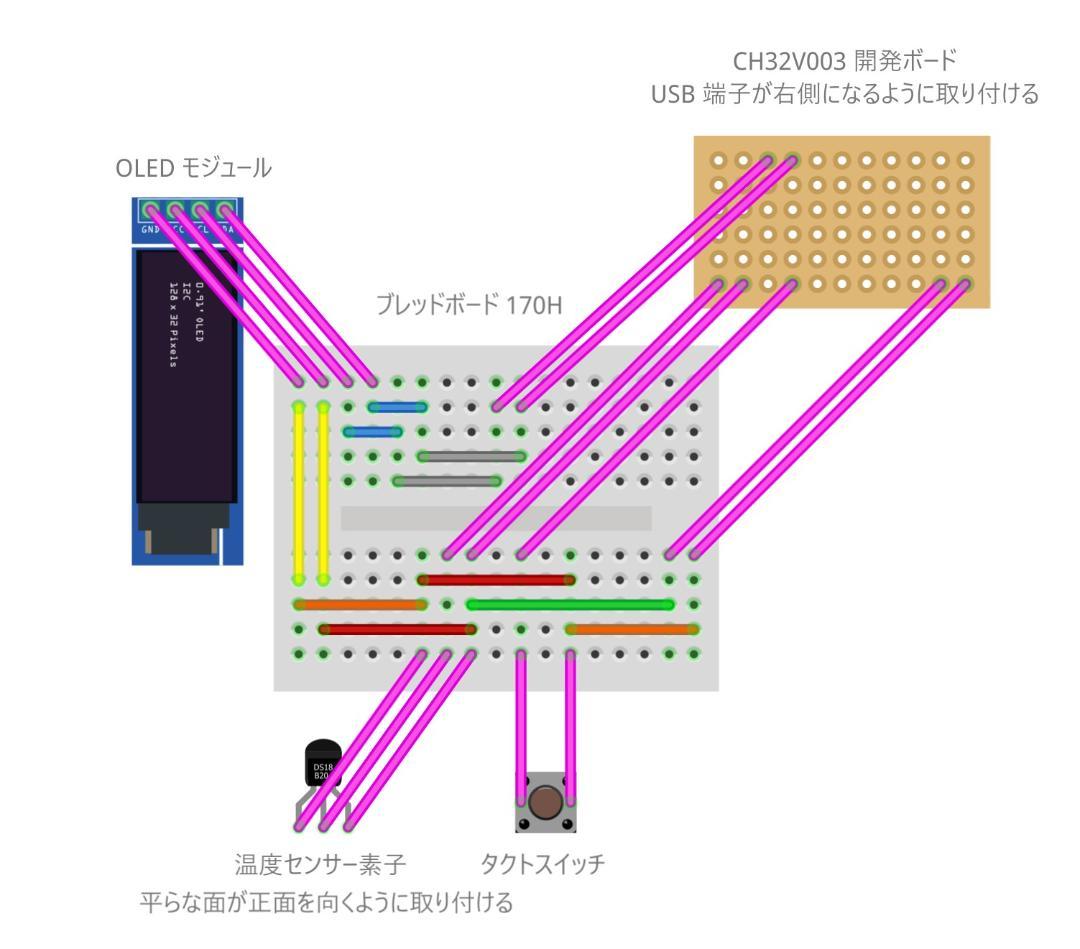

各部品をブレッドボードに取り付けて、ジャンパーワイヤで接続します。接続の詳細は配線図を参照してください。

■ 使い方
USB 端子からマイコンに電源を供給すると作動します。

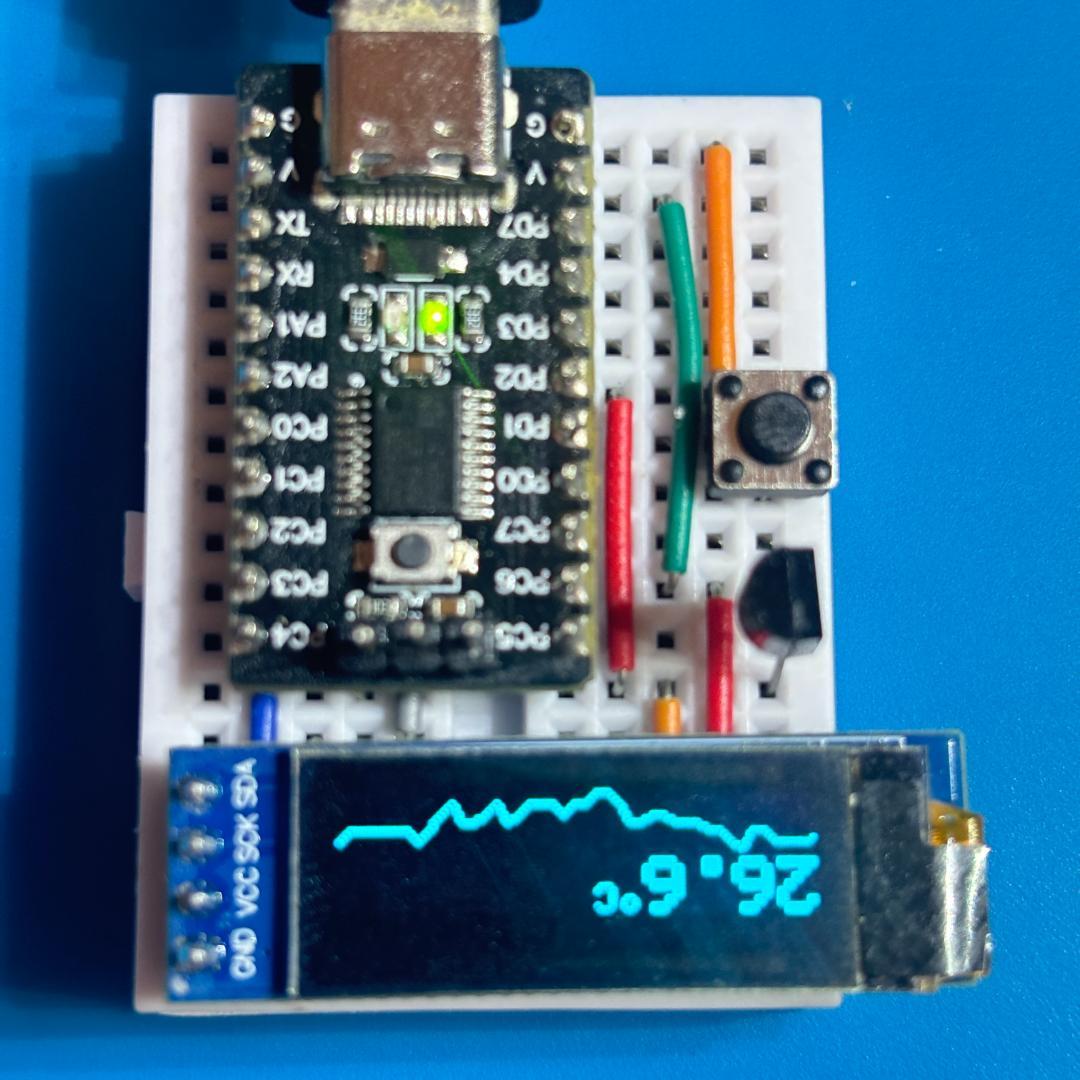

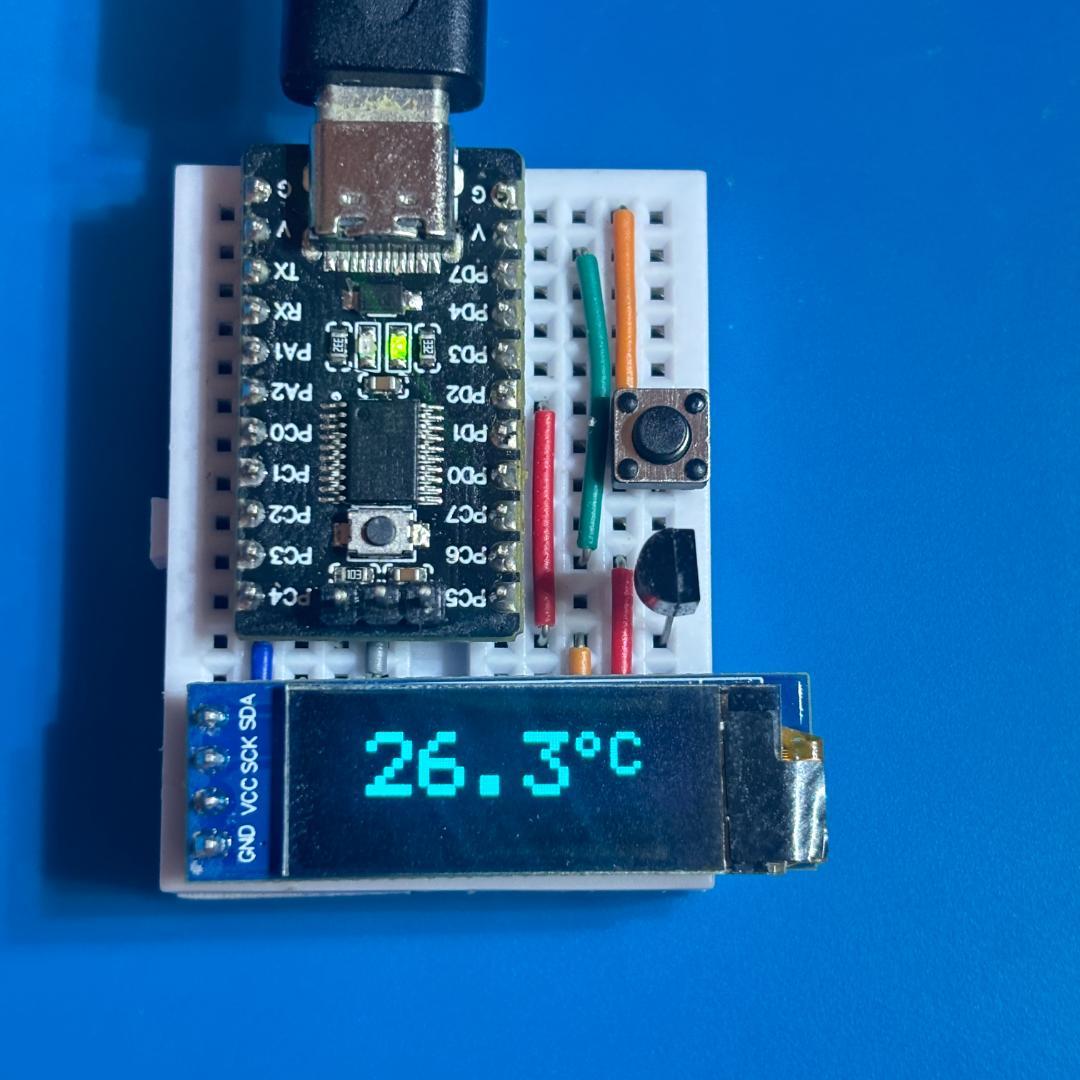

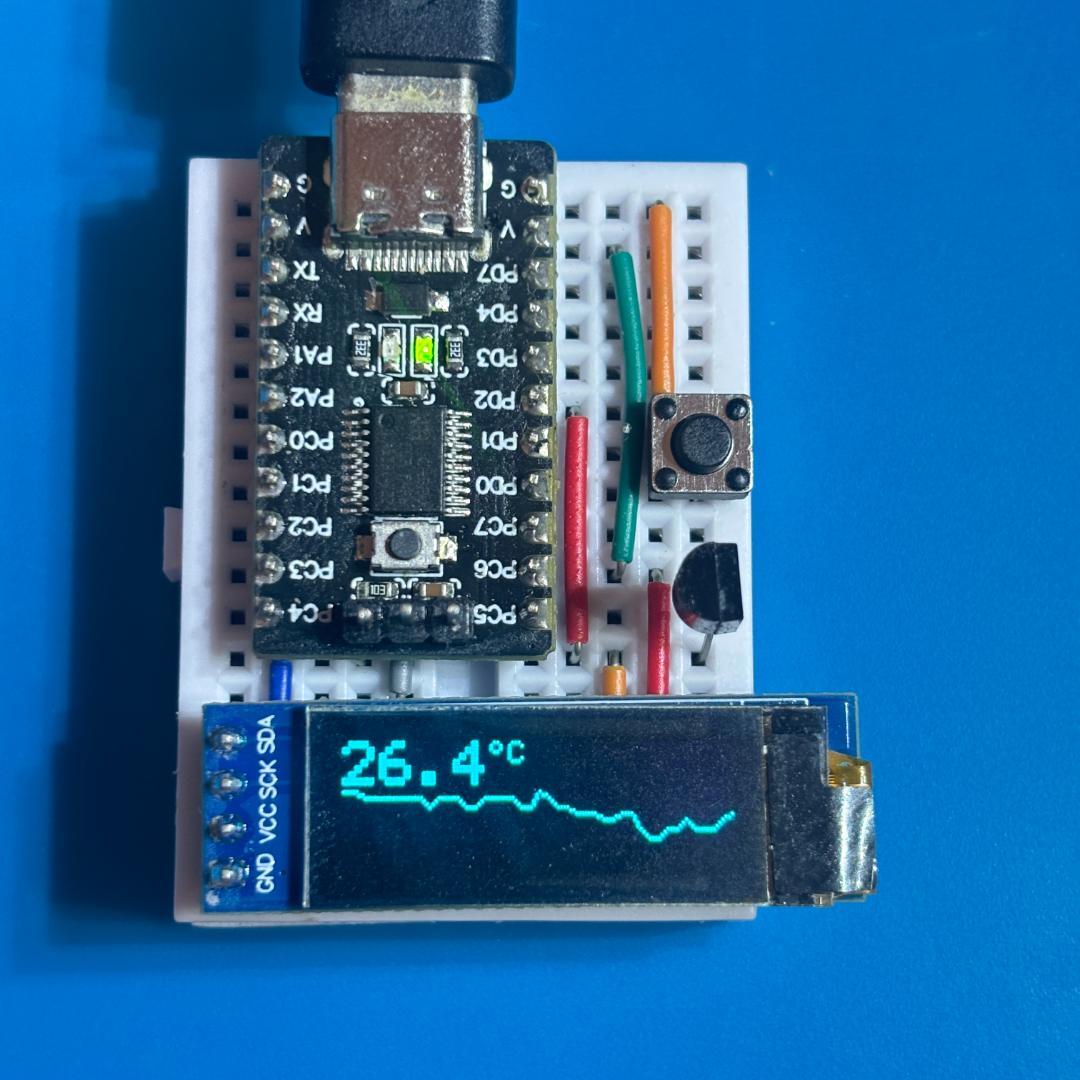

定期的に温度を測定してディスプレイに表示します。

ボタンを押すと表示パターンが切り替わります。
ボタンを長押しすると上下反転表示に切り替わります。

■ ソースコード

以下の GitHub レポジトリでソースコードを公開しています。

* https://github.com/bbmaniax/CH32V003-Thermometer

※ 割引や配送方法などについて書いていますので、購入前に必ずプロフィールをご覧ください。

#CH32V #OLED #センサー #Arduino #電子工作 #プログラミング
