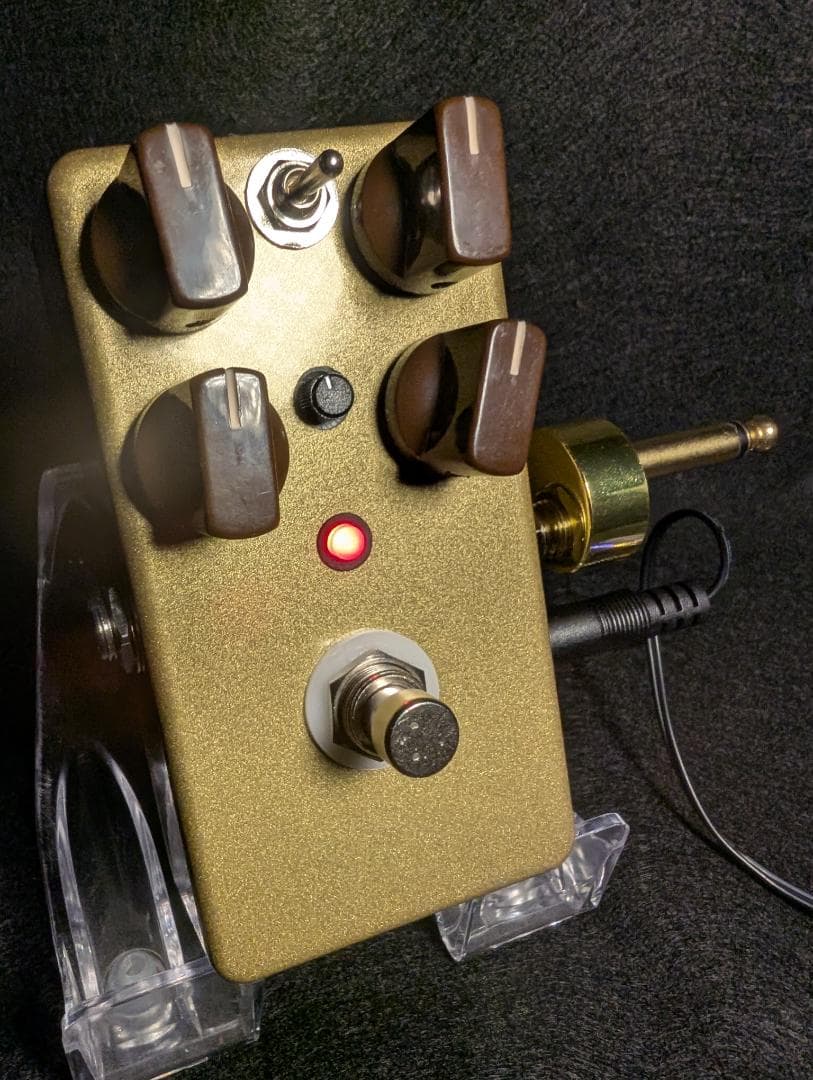

TSV808の自作クローンペダルです。


参考動画：https://youtu.be/eF4yOmaW6lg?si=R6Nx50LLdqDp3T5z


TSV808のクローンペダルを回路図から作成してみました

心臓部のオペアンプにはオリジナルと同じOPA2134を使用
オペアンプの選定については別動画も参照してください

• 実験：オペアンプの違いによる音の違いを体感する。https://youtu.be/rKojqIm9xuI?si=Vn8d_TAQq5JH5asM

ユニバーサル基板を用いたポイントトゥポイント配線で作成
トゥルーバイパス仕様とし、MXRサイズのケースに収めています。

オリジナルだとアクセスが面倒なクリッピング切替スイッチや
サチュレーションノブ、BASSツマミも全面に配置しています。

パーツも信号ラインにアルミ電解コンデンサ不使用、金属皮膜抵抗採用など多少こだわって作りました（オペアンプ以外は極端に高価なパーツは使っていませんが）
ＰＣＢ基板を用いず、ユニバーサル基板を用いてポイントトゥポイント配線で作成しています。


こちらはメーカー製品ではありません。
あくまで自作品ですので、外装の傷等にこだわる方はご遠慮ください。


※ギター用エフェクターの研究、開発をしています
　これからオリジナルペダルの出品などしていきたいと思っています
　よろしくお願いいたします
